Рабочая документация (стадия РД)

ВЕСТМАТИК на этой стадии уточняет и детализирует решения, принятые на стадии "Проект". Квалифицированные специалисты по всем разделам составят рабочие чертежи, локальные сметы, подготовят спецификации материалов и оборудования, детально разработают узлы и прочую документацию, необходимую подрядчику для производства строительно-монтажных работ, а также при проверке работ Техническим надзором и другими заинтересованными лицами.

Состав рабочей документации на новое строительство или реконструкцию зданий и сооружений определяется соответствующими государственными стандартами и уточняется заказчиком и проектировщиком в договоре на проектирование.

Cсостав рабочей документации

В состав рабочей документации, передаваемой заказчику, включают:

– рабочие чертежи, предназначенные для производства строительных и монтажных работ, которые объединяют в комплекты (основные комплекты рабочих чертежей) по маркам;

– прилагаемые документы, разработанные в дополнение к рабочим чертежам основного комплекта.

В состав основных комплектов рабочих чертежей включают общие данные по рабочим чертежам, чертежи и схемы, предусмотренные соответствующими стандартами Системы проектной документации для строительства (далее – СПДС).

Основной комплект рабочих чертежей может состоять из:

• комплект чертежей марки ГП: Разбивочный чертёж. План организации рельефа. План земляных масс. Сводный план инженерных сетей. План благоустройства.

• комплект чертежей марки АР: Планы подвала, цокольного, первого, типового, технических этажей, кровли, разрезы, фасады, входы, узлы и детали, спецификации.

• комплект чертежей марки КЖ: План котлована, фундаменты, стены и перекрытие подвала, стены и перекрытие цокольного этажа, стены и перекрытие первого этажа, стены и перекрытие типового этажа, стены и перекрытие технического этажа, лифты, лестницы, входы, узлы и детали, спецификации.

• комплект чертежей марки ОВ: ИТП, план инженерного оборудования (отопление и вентиляция) подвала, цокольного, первого, типового и технического этажей, схемы, спецификации.

• комплект чертежей марки ВК: План инженерного оборудования (водопровод, канализация, ливнесток) подвала, цокольного, первого, типового и технического этажей, схемы, спецификации.

• комплект чертежей марки ЭОМ: План инженерного оборудования (электроснабжение) подвала, цокольного, первого, типового и технического этажей, схемы, спецификации. Может включать в себя комплекты чертежей наружного и внутреннего электроснабжения.

• комплект чертежей марки СС: План инженерного оборудования (телефонизация, телевидение, радиофикация, пожарная сигнализация) подвала, цокольного, первого, типового и технического этажей, схемы, спецификации.

• комплект чертежей марки А: План инженерного оборудования (автоматизация инженерных систем) подвала, цокольного, первого, типового и технического этажей, схемы, спецификации.

К прилагаемым документам относят:

• рабочую документацию на строительные изделия;

• эскизные чертежи общих видов нетиповых изделий, выполняемые в соответствии с ГОСТ 21.114;

• спецификацию оборудования, изделий и материалов, выполняемую в соответствии с ГОСТ 21.110;

• опросные листы и габаритные чертежи, выполняемые в соответствии с данными заводов-изготовителей оборудования;

• сметную документацию;

• другие документы, предусмотренные соответствующими стандартами СПДС.

Конкретный состав прилагаемых документов и необходимость их выполнения устанавливаются соответствующими стандартами СПДС и техническим заданием на проектирование. Прилагаемые документы передаются заказчику одновременно с основным комплектом рабочих чертежей в количестве, установленном для рабочих чертежей.

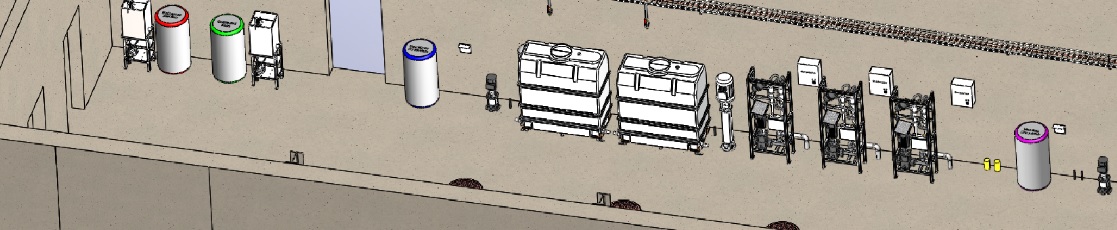

ВЕСТМАТИК способен подготовить полностью или частично стадию «Рабочая документация» (РД) по любому проекту связанному с мойками.

Для подробной информации свяжитесь с нами и мы расскажем про наши возможности проектирования в стадиях проекта, рабочего проектирования и сопровождения как государственных экспертиз как и самого проектирования.
